Schlauchaufroller

Schlauchaufroller Typ A

Fertig konfektioniert mit dem passenden Schlauch für Wasser und Luft sorgt der platzsparende Schlauchaufroller für maximale Ordnung und Sicherheit am Arbeitsplatz. Die eingefasste Trommel aus robustem, pulverbeschichtetem Stahlblech kann auf engstem Raum montiert werden. Öl- und benzinresistenter PVC-Schlauch. 3/8” Außengewinde für Zuführung und Ende.
Vorteile:	Pulverbeschichtetes Stahlblech, mit Wartungsfreier Kugellagerung, Arretierung mit 2 Rasterungen pro Umdrehung, komplett montiert für flache Wandmontage

Service: Endmontierter Schlauchaufroller “Made in Germany” mit passendem Druckluft- / Wasserschlauch NW 9 mm, Reparaturen z.B. Feder sind möglich

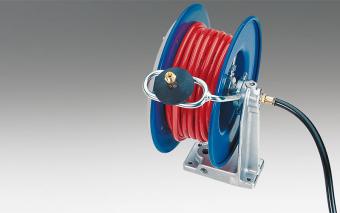

Schlauchaufroller BT 3000

Die flexible Verbindung von der Druckluft-Festleitung zum Werkzeug.
Vorteile:	durch jahrzehntelange Erfahrung praxisbewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung Oberflächen kunststoffbeschichtet innenliegende abschaltbare Arretierung mit 16 Einrastmöglichkeiten pro Umdrehung Qualitäts-PVC-Schläuche mit NW6 und NW9 durch Sonderzubehör aufrüstbar für jede individuelle betriebliche Anforderung

bei Sonderausführung höhere Drucke möglich
für starre, schwenkbare Anbringung an Wand oder 270°drehbare an Decke

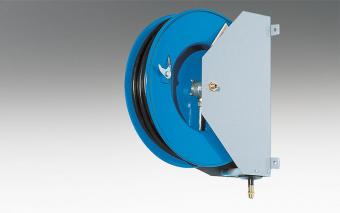

Schlauchaufroller BT 4000

Die flexible Verbindung von der Druckluft-Festleitung zum Werkzeug.
Vorteile:	durch jahrzehntelange Erfahrung praxisbewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung Oberflächen kunststoffbeschichtet Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung Qualitäts-PVC-Schläuche mit NW6 und NW9 durch Sonderzubehör aufrüstbar für jede individuelle betriebliche Anforderung

Betriebsdruck 20 bar, mit speziell angefertigten öl- und benzinresistentem PVC-Schlauch; starre befestigung an Boden, Wand oder Decke; offene oder geschlossene Bauweise je nach Einsatzort oder betrieblichen Anforderungen;

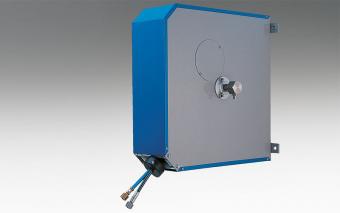

Schlauchaufroller BT 4000-Duo

Die sichere Verbindung von Luft und Sprühmedium für den Einsatz in der Farbspritztechnik.

Vorteile:

durch jahrzehntelange Erfahrung praxisbewährtes System robuste Stahlblechkonstruktion, daher längere Betriebsdauer als Kunststoff-Ausführungen Trommel zweifach kugelgelagert sicher und exakt wirkende Arretierung durch Rückholfeder aus Qualitätsstahl Oberflächen kunststoffbeschichtet in den Farben blau/grau starre Befestigung an Wand, Decke oder Boden, durch zusätzliche Platte auch schwenkbar an Wand montierbar

Farbseite:Achse + Schlauchanschlussbogen + Drehgelenk (NW4) aus Edelstahl, Teflon-Abdichtung, Betriebsdruck bis 530 bar
Luftseite: Achse aus Messing, Drehkörper aus Alu, Schlauchanschlussbogen aus verzinktem Stahl, Perbunan-Abdichtung

Schlauchanschlüsse 1/4″ Außengewinde, Zuführung links und rechts jeweils 1/4″ Innengewinde.

Im Lieferumfang sind Schlauch und Farbspritzpistole nicht enthalten; sie können aber gegen Aufpreis und Bekanntgabe der betriebs­bedingten Anforderungen zum kompletten System installiert werden.

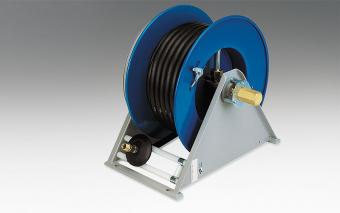

Schlauchaufroller BT 5000 Druckluft/Öl/Wasser

Die flexible Verbindung von der Festleitung zum Anwendungsort oder Werkzeug.
Vorteile:	durch jahrzehntelange Erfahrung praxisbewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung Oberflächen kunststoffbeschichtet Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung integrierte Schlauchrollenführung großer Mediendurchgang entsprechend DN Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Betriebsdruck für Öl/Wasser/Fett = 60 bar, offene Bauweise; geeignet für Befestigung am Boden, an der Wand oder Decke, Wandbefestigung auch schwenkbar möglich

Schlauchaufroller BT 5000 Hochdruck-Wasser bis 90°C bzw. 200°C

Die flexible Verbindung von der Festleitung zum Anwendungsort
Vorteile:	durch jahrzehntelange Erfahrung praxisbewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung Oberflächen kunststoffbeschichtet Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung integrierte Schlauchrollenführung großer Mediendurchgang entsprechend DN Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Betriebsdruck für Hochdruck-Wasser bis 200°C = 350 bar; offene Bauweise; geeignet für Befestigung am Boden, an der Wand oder Decke, Wandbefestigung auch schwenkbar möglich

Schlauchaufroller BT 5000 Hochdruck-Fett

Die flexible Verbindung von der Festleitung zum Anwendungsort oder Werkzeug.
Vorteile:	durch jahrzehntelange Erfahrung praxisbewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung Oberflächen kunststoffbeschichtet Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung integrierte Schlauchrollenführung großer Mediendurchgang entsprechend DN Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Betriebsdruck für Hochdruck-Fett = 400 bar; offene Bauweise; geeignet für Befestigung am Boden, an der Wand oder Decke, Wandbefestigung auch schwenkbar möglich

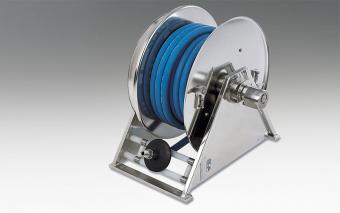

Schlauchaufroller VA 5000 Druckluft/Öl/Wasser

Spezialsystem für „hygienische Betriebe“ und aggressive Medien.
Vorteile:	Spezialsystem für „hygienische Betriebe“, wie Krankenhäuser, Großküchen, Schlachtereien Produktion aggressiver Medien z.B. die chemische Industrie komplett aus rostfreiem Stahl Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung leichter Schlauchwechsel, Lieferung wahlweise mit oder ohne Schlauch Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Betriebsdruck für Öl/Wasser/Fett = 60 ba; offene Bauweise; geeignet für Befestigung am ­Boden, an der Wand oder Decke; Wandbefestigung auch schwenkbar möglich; Spezialdrehgelenke sowie einfacher und zuverlässiger Sperrmechanismus

Schlauchaufroller VA 5000 Hochdruck-Wasser bis 90°C bzw. 200°C

Spezialsystem für „hygienische Betriebe“ und aggressive Medien.
Vorteile:	Spezialsystem für „hygienische Betriebe“, wie Krankenhäuser, Großküchen, Schlachtereien Produktion aggressiver Medien z.B. die chemische Industrie komplett aus rostfreiem Stahl Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung leichter Schlauchwechsel, Lieferung wahlweise mit oder ohne Schlauch Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Betriebsdruck für Hochdruck-Wasser bis 200°C = 250 bar; offene Bauweise; geeignet für Befestigung am ­Boden, an der Wand oder Decke; Wandbefestigung auch schwenkbar möglich; Spezialdrehgelenke sowie einfacher und zuverlässiger Sperrmechanismus

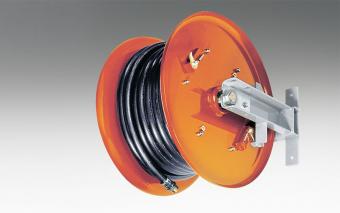

Schlauchaufroller BT 6000

Die flexible Verbindung von der Festleitung zum Anwendungsort oder Werkzeug für Öl, Wasser und Druckluft.
Vorteile:	durch jahrzehntelange Erfahrung praxisbewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung Oberflächen kunststoffbeschichtet Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung integrierte Schlauchrollenführung großer Mediendurchgang entsprechend DN Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Betriebsdruck für alle Medien 30 bar; offene Bauweise; geeignet für Befestigung am Boden und an der Wand, Wandbefestigung auch schwenkbar möglich

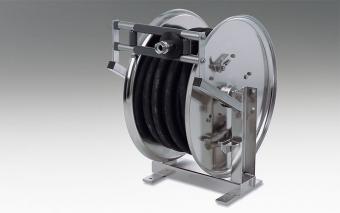

Schlauchaufroller VA 6000

Spezialsystem für „hygienische Betriebe und aggressive Medien.
Vorteile:	Spezialsystem für „hygienische Betriebe“ wie Krankenhäuser, Großküchen, Schlachtereien für die Produktion aggressiver Medien z.B. die chemische Industrie •komplett aus rostfreiem Stahl Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung Leichter Schlauchwechsel, Lieferung wahlweise mit oder ohne Schlauch; Sonderanfertigungen je nach betrieblichen Anforderungen möglich

Hochdruckausführung 250 bar lieferbar; offene Bauweise; geeignet für Befestigung am Boden und an der Wand, Wandbefestigung auch schwenkbar möglich; einfacher und zuverlässiger Sperrmechanismus

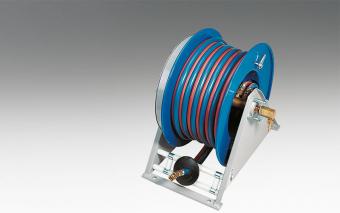

Schlauchaufroller BT 7000

Die flexible Verbindung vom festen Standort zum Anwendungsort für Acetylen und Sauerstoff.
Vorteile:	durch jahrzehntelange Erfahrung bewährtes System robuste Metallkonstruktion mit wartungsfreier Kugellagerung, Achse und Drehkörper aus Messing Oberflächen kunststoffbeschichtet Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung Sonderanfertigungen je nach betrieblichen Anforderung möglich

Alle Typen ausgestattet mit Spezial-Doppelschlauch NW 6/9 gefertigt nach DIN?8541-1/EN 559;
offene Bauweise; geeignet für Befestigung am Boden, an der Wand oder Decke, Wandbefestigung auch schwenkbar möglich;
auch die Montage am Flaschenwagen ist ausführbar
